押出スクリューの無制限ガイド- Barrelize Factory

押出スクリューは、押出プロセスにおいて不可欠なコンポーネントです。 幅広い産業用途で使用されています 、プラスチック製品、食品、医薬品の製造など。
押出スクリューの設計と材料は、押出プロセスのパフォーマンスに重要な役割を果たします。
の ネジのデザインと材質は特定の用途に応じて異なります 押し出される材料の特性。
押出ねじの製造プロセスには通常、設計とエンジニアリング、材料の選択、機械加工、表面処理、検査とテスト、最終的な梱包と出荷のステップが含まれます。
押出成形プロセスで最高のパフォーマンスを確保するには、適切なスクリューの設計と寸法、および適切なピッチと材料を選択することが重要です。

I. はじめに

A. 押出スクリューの定義

B. 押出スクリューの目的

C. さまざまなタイプの押出スクリューの概要

II.デザインと素材

A. 一軸スクリュー押出と二軸スクリュー押出

B. ねじの寸法とピッチ

C. ネジの深さ

D. 製造工程で使用される材料

Ⅲ．アプリケーション

A. プラスチック製造

B. 食品加工

C. 押出スクリューを使用するその他の産業

IV.押出スクリューの製造工程

A. 設計とエンジニアリング

B. 材料の選択

C. 機械加工

D. 表面処理

E. 検査と試験

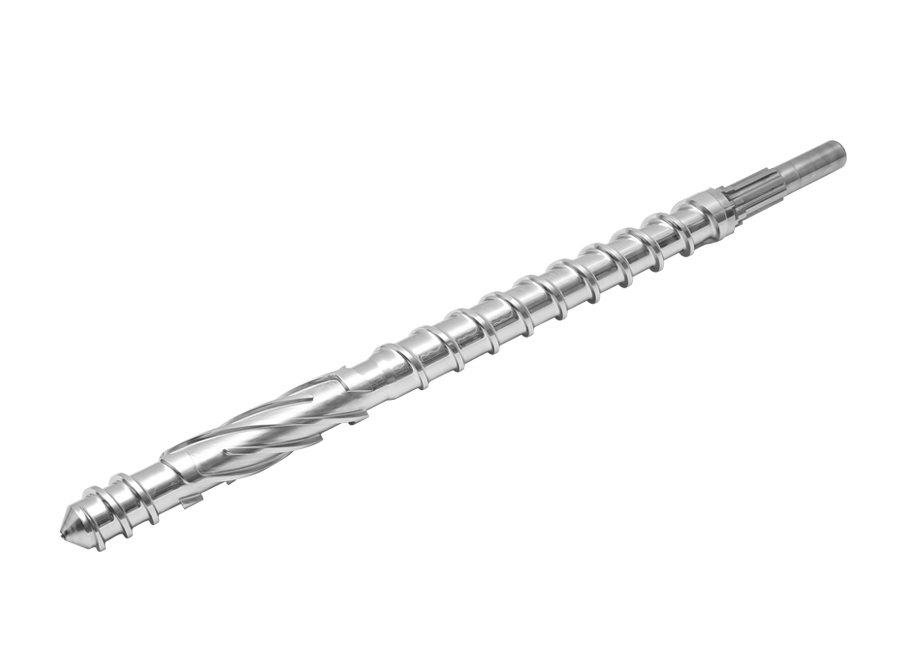

押出スクリューの定義

アン 押出スクリューは、押出と呼ばれるプロセスを通じて、通常はプラスチックや食品などの材料を移動させ、成形するために使用される装置です。 。スクリューは通常金属でできており、押出機とも呼ばれるバレル内に配置されます。スクリューはモーターの動力で回転し、材料をバレルを通して前方に押し出します。スクリューの形状は、押出加工の種類や押出される材料によって異なります。スクリューには単一のフライトまたは複数のフライトがあり、その設計は材料がバレルを通って押し出される際の流量、圧力、および温度に影響を与える可能性があります。

押出スクリューの目的

の 押出スクリューの目的は、押出機のバレルを通して押し出される材料を移動させ、成形することです。 スクリューは材料に力を加え、材料を前方に押してバレルの端にあるダイを通過させるように設計されています。スクリューの設計は、材料が押し出される際の圧力、温度、流量の制御にも使用できます。さらに、スクリューを使用して、材料を押し出すときに混合、均質化、または加熱することができます。押出スクリューは、プラスチック製品や食品、医薬品の製造など、幅広い産業用途で使用される押出成形工程に欠かせない部品です。

さまざまなタイプの押出スクリューの概要

押出ネジにはいくつかの異なるタイプがあり、それぞれ独自の設計と目的を持っています。最も一般的なタイプの押し出しねじには次のようなものがあります。

一軸押出成形 : 名前が示すように、このタイプの押出スクリューには単一のフライト、または螺旋があり、通常、材料をダイに押し込んで特定の形状を得る単純な押出プロセスに使用されます。

二軸押出 : このタイプの押出スクリューは、逆方向に回転する 2 本の平行なスクリューを備えています。これは、材料を押し出すときに混合、加熱、均質化する必要がある、より複雑な押し出しプロセスに使用されます。

バリアフライト付きスクリュー : このタイプのスクリューは、供給材料と計量材料の間に障壁を作成するように設計されており、これにより押出プロセスのより適切な制御が可能になります。

ミキシングエレメント付きスクリュー : このタイプのスクリューは、押し出し時に材料を混合しやすくする要素を備えて設計されており、押し出しプロセス中に分離または沈降する傾向がある材料に特に役立ちます。

ピンエレメント付きねじ : このタイプのネジはピン要素を使用して設計されており、材料の比表面積が増加し、熱伝達が促進されます。これは、加熱が難しい材料に特に役立ちます。

溝付きフライト付きねじ : このタイプのスクリューはフライトに溝を入れて設計されており、これにより材料の比表面積が増加し、熱伝達が促進されます。これは、加熱が難しい材料に特に役立ちます。

使用される押出スクリューのタイプは、特定の用途と押出される材料の特性によって異なることに注意することが重要です。

一軸押出と二軸押出の比較

一軸押出と二軸押出は、さまざまな業界で一般的に使用される 2 つの異なるタイプの押出プロセスです。

一軸押出では、バレル内で回転する 1 本のスクリューを使用し、材料をダイに押し込んで目的の形状を実現します。このタイプの押し出しはシンプルで簡単で、通常、加工が容易で、押し出しプロセス中にあまり修正を必要としない材料に使用されます。一軸押出成形は、パイプ、シート、単純な異形品などの製品の製造に一般的に使用されます。

一方、二軸押出成形では、逆方向に回転する 2 本の平行なスクリューを使用します。このタイプの押し出しはより複雑で、押し出しプロセスをより適切に制御できます。二軸スクリューを使用して、材料を押し出すときに混合、加熱、均質化することができます。このタイプの押出成形は、加工が難しい材料や、押出成形プロセス中に修正が必要な材料に一般的に使用されます。二軸押出成形は、ペレット、繊維、複雑な形状などの製品の製造に使用されます。

それぞれのタイプの押出プロセスには独自の長所と短所があり、どれを使用するかを選択するのは特定の用途と押出される材料の特性によって異なることに注意することが重要です。

ねじの寸法とピッチ

押出スクリューの寸法とピッチは、押出プロセスのパフォーマンスに影響を与える重要な要素です。

ネジの寸法には、ネジの直径と長さが含まれます。スクリューの直径は通常、バレルのサイズと押し出される材料に基づいて選択されます。スクリューの長さは、押し出す必要がある材料の量と希望する出力速度によって決まります。

ネジのピッチは、ネジのねじ山または螺旋間の距離を指します。ピッチは一定でも可変でもよく、押し出される材料の流量に影響します。スクリューのピッチが大きいほど流量は大きくなり、スクリューのピッチが小さいほど流量は小さくなります。ピッチはねじが材料に及ぼす圧力にも影響し、ピッチが大きいほど圧力が高くなります。

スクリューの寸法とピッチの組み合わせは、スクリューの設計とともに、押出材料の生産量、圧力、温度に重要な役割を果たします。押出プロセスで最高のパフォーマンスを確保するには、適切なスクリューの設計と寸法、および適切なピッチを選択することが重要です。

ネジの深さ

ネジの深さとは、ネジの先端からネジ山底部までの距離を指します。この寸法は、「ネジ溝の深さ」または「ネジの根元の深さ」とも呼ばれます。これは、押出プロセスのパフォーマンスに影響を与える重要な要素です。

スクリューチャネルが深くなると、より多くの材料をスクリュー内に保持できるようになり、押出機の生産量が増加します。ただし、スクリューチャネルが深くなるとバレル内の圧力も上昇し、エネルギー消費量が増加し、押出機の温度が上昇する可能性があります。

一方、スクリューチャネルを浅くすると、バレル内の圧力が低下し、エネルギー消費量が低下しますが、押出機の生産量も低下する可能性があります。

ねじの深さは、ねじと材料の間の熱伝達にも影響します。スクリューチャネルが深くなると、スクリューと材料の間の熱伝達が減少し、押出機の温度が高くなる可能性があります。一方、スクリューチャネルが浅いと、スクリューと材料間の熱伝達が増加し、押出機の温度が低下する可能性があります。

要約すると、ねじの深さは出力速度とエネルギー消費のバランスであり、材料の特性と望ましい最終製品を考慮してバランスを達成する必要があります。

製造工程で使用される材料

押出ネジの製造プロセスで使用される材料は、特定の用途や押出される材料の特性に応じて異なります。押し出しネジの製造に使用される最も一般的な材料には次のものがあります。

鋼鉄 : スチールは強くて耐久性のある素材で、押出ネジの製造によく使用されます。高温や高圧に耐えることができ、磨耗にも強いです。

ステンレス鋼： ステンレス鋼は、食品加工用途の押出ネジの製造に一般的に使用される耐食性の材料です。

焼入鋼: 焼き入れ鋼は、強度と耐摩耗性を高めるために熱処理された鋼の一種です。これは、研磨性または高摩耗用途の押出ネジの製造に一般的に使用されます。

工具鋼: 工具鋼は、高い耐摩耗性と靭性で知られる鋼の一種です。摩耗性の高い用途や摩耗性の高い用途向けの押出ネジの製造によく使用されます。

ニッケル基合金: インコネルやハステロイなどのニッケルベースの合金は、高温耐性と耐食性が高いことで知られています。これらは一般に、高温または腐食性用途向けの押出ネジの製造に使用されます。

炭化タングステン: 炭化タングステンは非常に硬く耐摩耗性の高い材料で、摩耗性または高摩耗用途の押出ネジの製造に一般的に使用されています。

アプリケーション

プラスチック製造 : 押出スクリューは、パイプ、シート、異形材などの幅広いプラスチック製品の製造に使用されます。押出プロセスは、プラスチックのペレットまたは顆粒を溶かし、目的の製品に成形するために使用されます。

食品加工: 押出スクリューは食品加工用途で食品を混合、加熱、成形するために使用されます。これらはパスタ、朝食用シリアル、スナック食品の製造によく使用されます。

医薬品: 押出スクリューは、製薬業界で錠剤やカプセルを製造するために使用されます。押出プロセスは、有効成分と賦形剤を混合、加熱し、顆粒に成形するために使用されます。その後、顆粒を圧縮して錠剤にするか、カプセルに充填します。

化学薬品と肥料 : 押出スクリューは、幅広い化学製品や肥料製品の製造に使用されます。押出プロセスは、原材料を混合、加熱し、目的の製品に成形するために使用されます。

繊維: 押出スクリューは、さまざまな繊維の製造に使用されます。押出プロセスは、ポリマーを溶融して繊維に成形し、その後冷却して延伸するために使用されます。

木材とプラスチックの複合材 : 押出スクリューは木材とプラスチックの複合材料を製造するために使用されます。押出成形プロセスは、木材繊維とプラスチックを混合、加熱、成形して複合材料を形成するために使用されます。

リサイクル : 押し出しスクリューは、プラスチック廃棄物を溶かし、混合し、新しい製品に成形することによりリサイクルするために使用されます。

押出スクリューの製造工程

設計とエンジニアリング: 製造プロセスの最初のステップは、押出スクリューの設計を作成することです。設計では、特定の用途、押し出される材料の特性、および目的の最終製品が考慮されます。エンジニアは特殊なソフトウェアを使用してネジの 3D モデルを作成し、製造プロセスのガイドに使用します。

材料の選択: 次のステップは、ネジに適切な材質を選択することです。選択は、特定の用途と押し出される材料の特性によって異なります。材料の選択では、食品との接触、耐食性、高温耐性など、最終製品の特定の要件も考慮されます。

加工: 材料を選択した後、ネジを希望の寸法と形状に機械加工します。これには通常、CNC 機械を使用して固体金属片からネジを切断し、成形することが含まれます。

表面処理: ねじを加工した後、表面処理工程が行われる場合があります。これには、ねじの耐摩耗性、耐食性、および全体的な性能を向上させるために使用される熱処理、窒化、硬化、またはその他のプロセスが含まれる場合があります。

検査とテスト: ネジは顧客に出荷される前に検査およびテストされ、顧客の仕様を満たしているか、欠陥がないことが確認されます。これには、目視検査の実行、寸法の測定、機能テストの実行が含まれる場合があります。

最終的な梱包と発送: ネジの検査とテストが完了したら、梱包して顧客に出荷します。パッケージにはネジの図面と適合証明書が含まれます。

バレル化押出スクリュー OEM ブランドに関係なく、特定の用途に合わせて製造されます。また、お客様向けに押出スクリューの計算を無料で提供しています。
