スクリューとバレルの設計における流れの最適化の技術を習得する

ポリマー加工の複雑なバレエでは、スクリューとバレルが主役の役割を果たします。一見シンプルな形状に見えますが、実は複雑さが隠されており、デザインの微妙な調整が材料の流れに劇的な影響を与え、製品の品質から生産効率に至るまであらゆるものに影響を与える可能性があります。この世界を深く掘り下げるには、表面を超えてフロー最適化の領域を覗き込む必要があります。悪魔は細部に宿ります。

フローの言語を理解する:

スクリューとバレルのダンスを掘り下げる前に、流れの言語を確立しましょう。 3 つの重要な概念が最も重要です。

滞在時間: 材料がスクリューチャネル内で費やす時間。滞留時間が長いと、材料はより高いせん断力と熱にさらされ、その特性が変化します。

例: PVC を加工する単軸スクリュー押出機では、スクリューの長さを 10% 増やすと平均滞留時間が 5% 延長され、次のような結果が得られます。

熱伝達の向上: ポリマーブレンドの溶融と均一性が向上します。

せん断応力の低減: 劣化を最小限に抑え、製品の透明性を高める可能性があります。

トレードオフ: 材料の移動が長くなるため、スループットがわずかに低下します。

せん断応力分布: 材料がスクリューチャネルを流れるときに材料に作用する力の不均一な分布。これにより、局所的な過熱、劣化、さらにはチャネルの閉塞が発生する可能性があります。

データポイント: ポリエチレンを加工する二軸押出機の CFD シミュレーションにより、次のことが明らかになりました。

バレル壁付近のピークせん断応力: 平均より 20% 高く、局所的な過熱とポリマー鎖の切断を引き起こす可能性があります。

混合要素の最適化: ピーク応力を 15% 削減し、より均一な分布を実現し、製品の一貫性を向上させ、スクラップを削減します。

圧力変動: スクリューの回転に伴うバレル内の圧力の変化。過度の変動は製品の品​​質を損ない、さらには機器に損傷を与える可能性があります。

ケーススタディ: 食品グレードの PP 加工ラインでは、供給ゾーン付近で最大 30% の圧力スパイクが発生し、次のような事態が発生しました。

磨耗の増加: 機械的ストレスによるスクリューおよびバレルのコンポーネント。

材料のチャネリング: 不均一な流れと潜在的な製品欠陥。

解決策: フィードゾーンの形状とスクリュープロファイルを調整し、圧力変動を 25% 削減し、流れの安定性を向上させます。

ネジの芸術:

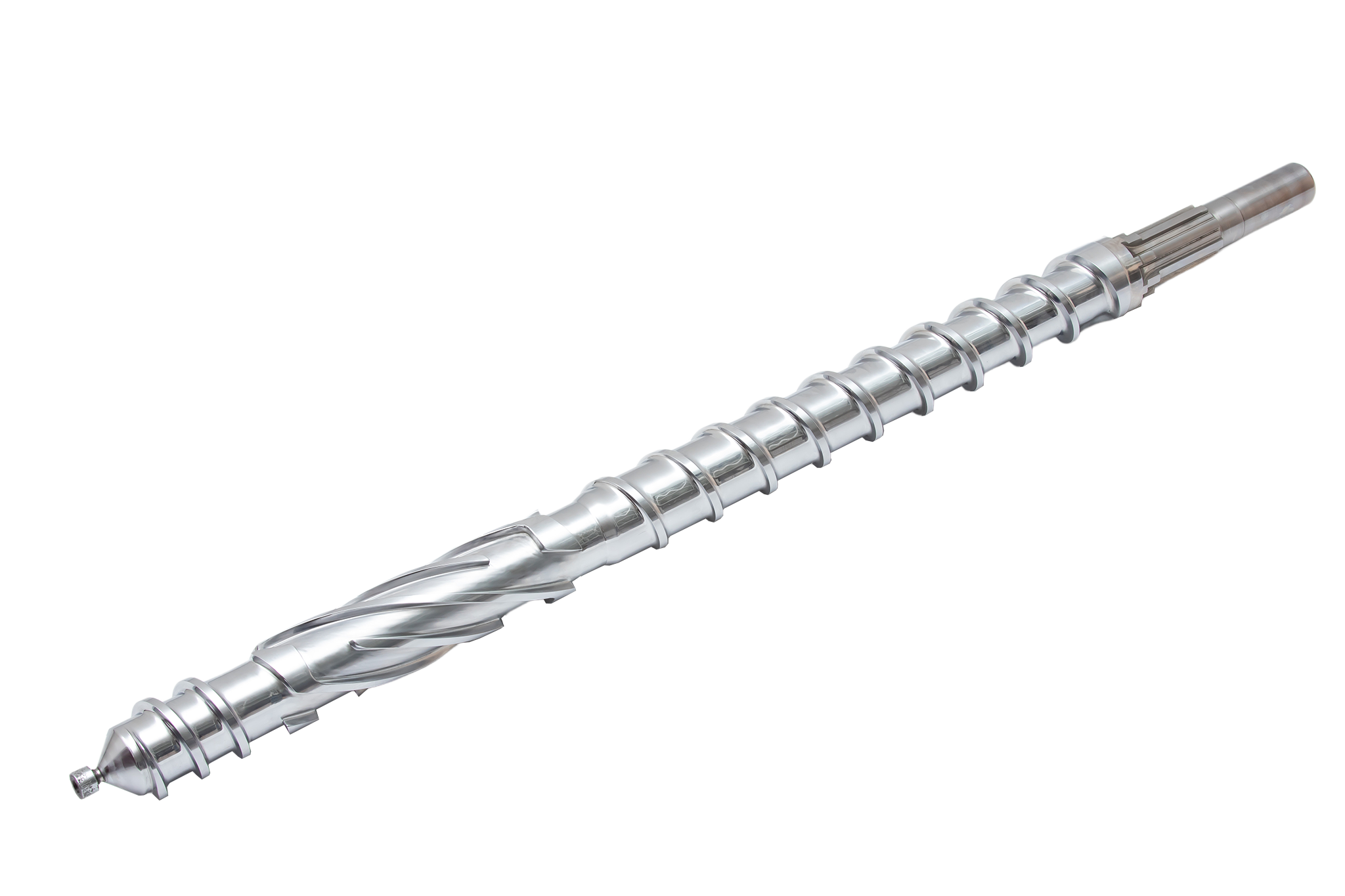

さあ、ネジそのものを使ってワルツを踊りましょう。飛行角度、フィードゾーン、ミキシングセクションの慎重に振り付けられた相互作用であるその形状が、素材の流れを決定します。

フライト角度: スクリューの尾根がバレルの壁から突き出る角度。角度が急なほど材料の搬送が速くなり、角度が浅いほど混合と滞留時間が促進されます。

比較分析: 比較する 2つの単ネジデザイン PETG処理用：

フライトアングル 25°: 材料の輸送が速くなり、スループットが向上しますが、せん断応力が増加し、劣化する可能性があります。

飛行角度 30°: スループットはわずかに遅くなりますが、せん断応力が低くなり、製品の透明性と強度が向上します。

重要なポイント: 最適な角度の選択は、材料の特性と望ましい結果 (速度と品質) によって異なります。

フィードゾーン: 材料がスクリューチャネルに入るセクション。その設計は、材料がチャネルにどれだけ早く均一に充填されるかに影響を与え、流れの均一性と圧力分布に影響を与えます。

定量的影響: PC を処理するための二軸押出機のフィード ゾーン設計を最適化すると、次のような結果が得られます。

空気の閉じ込めを 10% 削減し、空隙を最小限に抑え、製品密度を向上させます。

材料充填の高速化: 圧力変動と逆流の可能性を低減します。

データ ソース: VisiFlow シミュレーションと実際の生産データ分析。

混合セクション: スクリューチャネル内の専用ゾーンで、材料が意図的に撹拌され、折り畳まれます。これらのセクションは、さまざまなコンポーネントの混合を強化したり、熱伝達を促進したりします。

具体例: ナイロン 66 を加工したスクリューにバッフルを備えた専用混合セクションを実装:

添加剤のブレンドの強化: 15% 増加し、最終製品全体で均一な特性と性能を確保します。

熱伝達の制御: 局所的な過熱と潜在的な反りを防ぎます。

ソフトウェア ツール: 混合セクションの形状とバッフル構成を最適化するためのモールドフロー解析。

影響を視覚化する:

これらの設計上の選択の影響を真に理解するには、静的な説明だけでは不十分です。インタラクティブなシミュレーションや視覚補助は、フロー最適化の秘密を解く鍵となります。想像する：

色分けされた流れの視覚化: 材料がスクリュー チャネルをどのように流れるかを観察し、高せん断領域、停滞ゾーン、潜在的な圧力上昇の領域を強調表示します。

色分けされた流れの視覚化: VisiFlow を使用すると、ポリエチレンを加工する単軸押出機のスクリュー チャネル内で熱分布がどのように変化するかを確認できます。バレル壁近くの鮮やかな赤いゾーンは潜在的な過熱を示し、中央の冷たい青色の色合いは、最適化された混合セクションの影響を示しています。

アニメーション圧力ゲージ: バレルに沿って圧力がどのように変動するかを観察し、潜在的な応力点を特定し、ネジの形状の調整をガイドします。

CFX シミュレーションでは、PVC を加工する二軸押出機のバレルに沿った圧力変動を動的に表示できます。供給ゾーン付近で急激なスパイクが発生し、潜在的なストレスの領域が強調され、その後、正確に設計された混合要素のおかげで徐々に減少する場合があります。

比較シミュレーション: 同じ材料の異なるスクリュー設計を並べて比較すると、飛行角度や混合セクションの微妙な変化が、流れのパターンと滞留時間をいかに劇的に変化させるかを明らかにします。

モールドフローを使用すると、ポリプロピレンを加工するための 2 つのスクリュー設計を並べて比較できます。標準的な飛行角度を持つ 1 つは不均一な流れと停滞ゾーン (緑色の領域) を示し、もう 1 つはわずかに急な角度を持つもので、より均一で効率的な流れのパターン (青色の領域) を示します。

精度の力:

流れの最適化の技術を習得することで、メーカーは強力な武器を手に入れることができます。彼らは次のことができます:

製品品質の向上: 一貫した流れと制御されたせん断により欠陥が最小限に抑えられ、強度、質感、色などの均一な製品特性が保証されます。

生産効率の向上: 最適化されたフローによりエネルギー消費が削減され、スクラップの発生が最小限に抑えられ、スループットが最大化されます。

特定のニーズに合わせてソリューションをカスタマイズする: 設計とフローの複雑な関係を理解することで、メーカーは独自の材料や加工の課題に合わせて特注のスクリューとバレル構成を作成できます。

これらのソフトウェア ツールからの実世界のデータを分析することで、設計の選択の影響を定量化できます。

せん断応力の低減:LDPE を処理する単軸押出機の飛行角が 5 度減少すると、ピークせん断応力が 12% 減少し、ポリマーの劣化が最小限に抑えられ、製品の品質が向上する可能性があります。

最適化された圧力分布: PVC を処理する二軸押出機に混合セクションを戦略的に配置することで、圧力変動を最大 20% 削減し、装置の磨耗を最小限に抑えることができます。

スループットの向上: PP を加工するスクリューのフィード ゾーン設計を変更すると、スループットが 7% 向上し、製品の品質を損なうことなく生産効率が向上します。

流れの最適化はスクリューとバレルだけにとどまらないことを覚えておくことが重要です。次の追加要素を考慮してください。

材料特性: 処理される材料の粘度、熱伝導率、その他の特性は、流れの挙動に直接影響します。これらの特性を理解することは、適切なスクリュー設計とプロセスパラメータを選択するために非常に重要です。

下流装置: スクリューやバレルから出る材料の流れ特性は、スムーズで効率的な生産プロセスを確保するために、ダイや金型などの下流装置と互換性がある必要があります。
